4 薬品沈でん池
【お知らせ】奈良県広域水道企業団への事業統合について
奈良県水道事業は、令和7年4月1日より他27団体と事業統合し奈良県広域水道企業団となりました。
詳しくは、奈良県広域水道企業団のホームページをご覧ください。
奈良県広域水道企業団
1系薬品沈でん池
構造 RC造 横流式 走行式クラリファイヤー
形状 巾24.0m×長65.0m×深3.99～1.91m
池数 3
容量 6,224立方メートル／池×2池＋5,718立方メートル／池×1池
＝18,166立方メートル

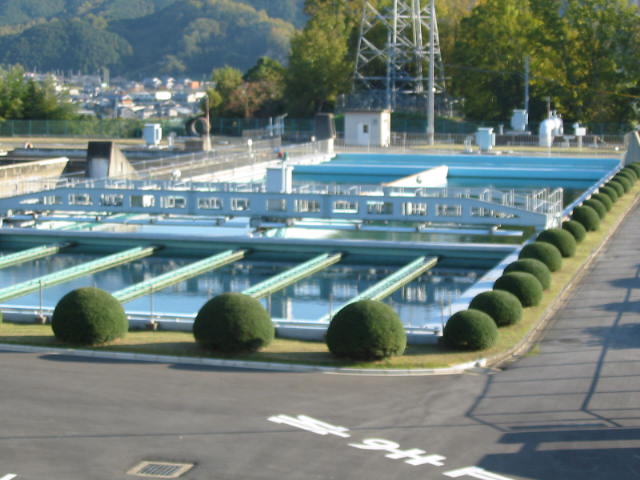

フロック形成池から来た水の中の固まった不純物を沈でんさせます。

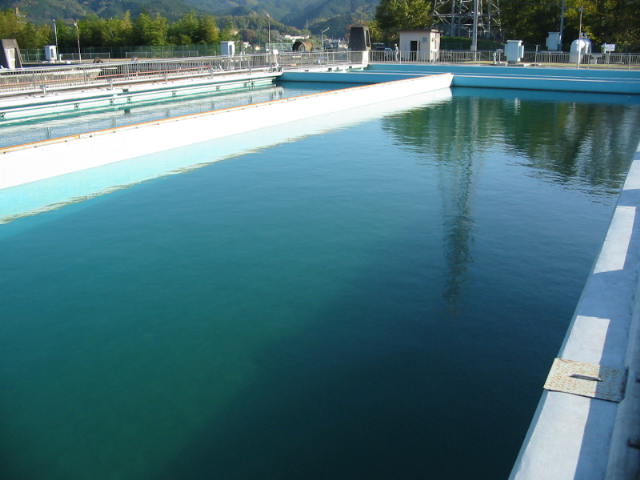

1系は横流式の薬品沈でん池です。2系の様な傾斜板がない代わりに、流れる距離を長くすることで沈でん時間を長くしています

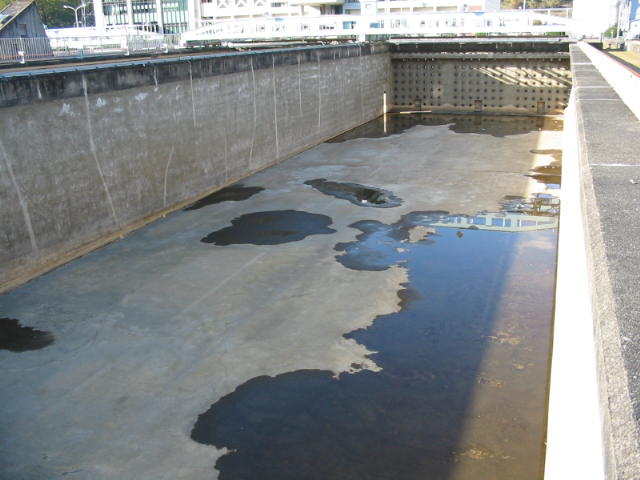

水がないときの薬品沈でん池です。

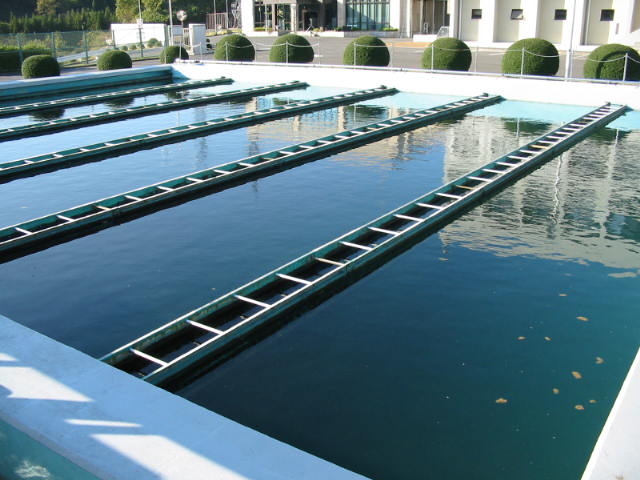

沈でん池の最終段階です。沈でん池できれいになった水の上澄み部分の水をトラフ（水面の細長い部分）に導きます。
2系薬品沈でん池
構造 RC造 傾斜板式 リンクベルト
形状 巾24.4m×長24.0m×深4.4m
池数 6
容量 2,577立方メートル／池×6池＝15,462立方メートル

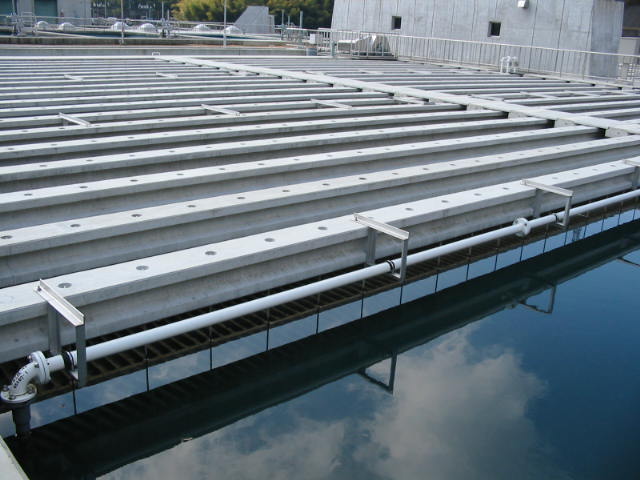

フロック形成池から来た水の中の固まった不純物を沈でんさせます。

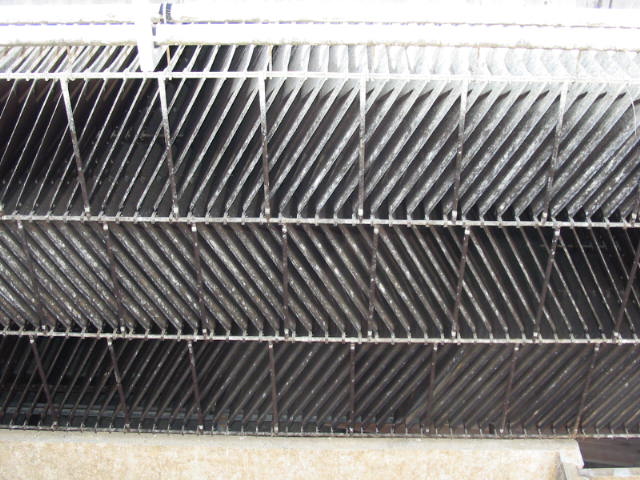

2系は傾斜板を用いての薬品沈でん池です。これがその傾斜板の断面です。（普段は水中に浸かっています。）

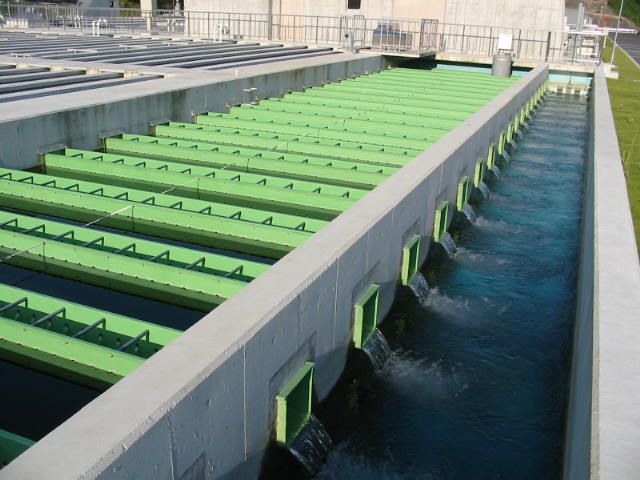

沈でん池の最終段階です。沈でん池できれいになった水の上澄み部分の水をトラフ（緑色の部分）に導きます。
